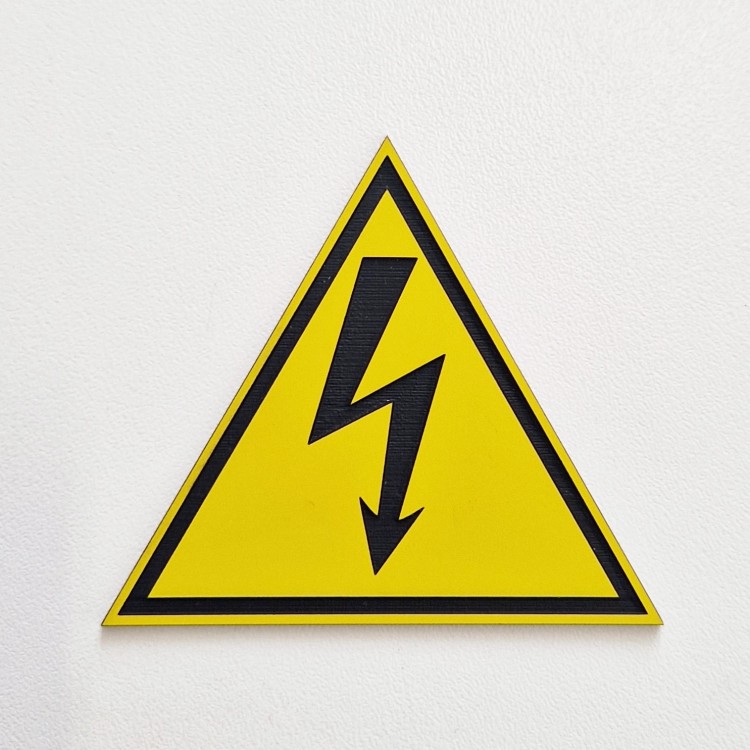

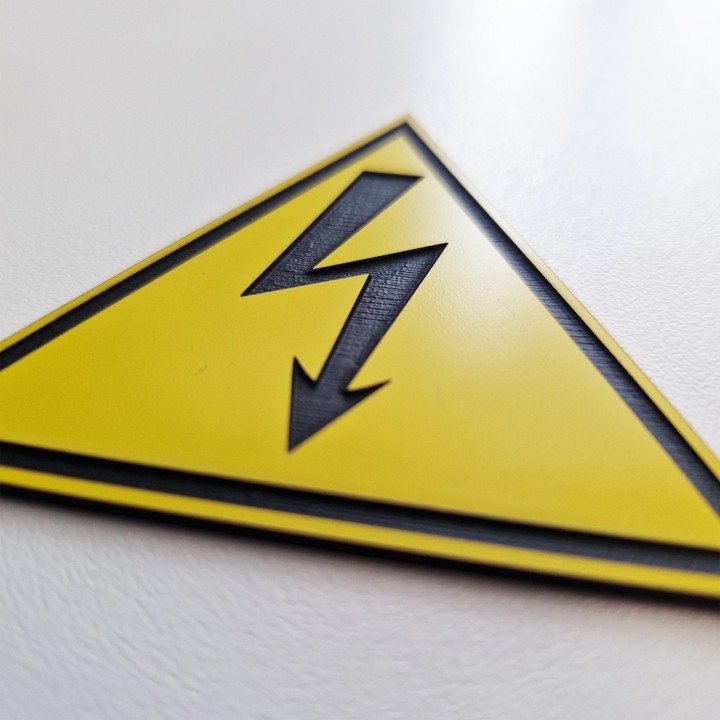

Señal de riesgo eléctrico homologada Endesa, realizado en plástico acrílico modificado contra impactos (PMMA Impact Modified Acrylic).
Acorde a NRZ101 Especificaciones Particulares Endesa Distribución Eléctrica, S.L.U. Instalaciones privadas conectadas a la red de distribución. Generalidades ANEXO II . norma AMYSRA 1.4-10
Grosor 1.6mm
Tamaño: 72mm de lado triángulo equilátero.
-

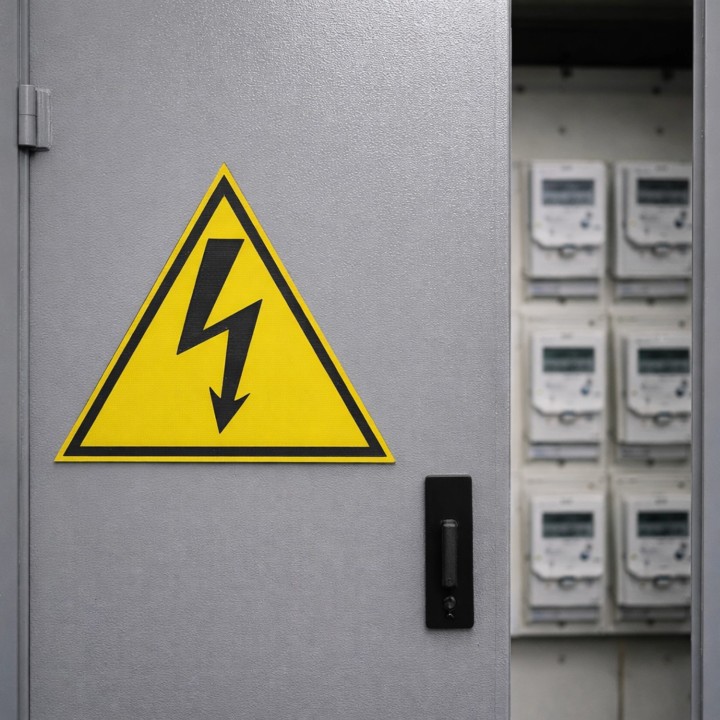

Señal obligatoria para cuartos eléctricos compatible con normativa e-distribución. Válida para centros de transformación Endesa
Lo que indica la NRZ101

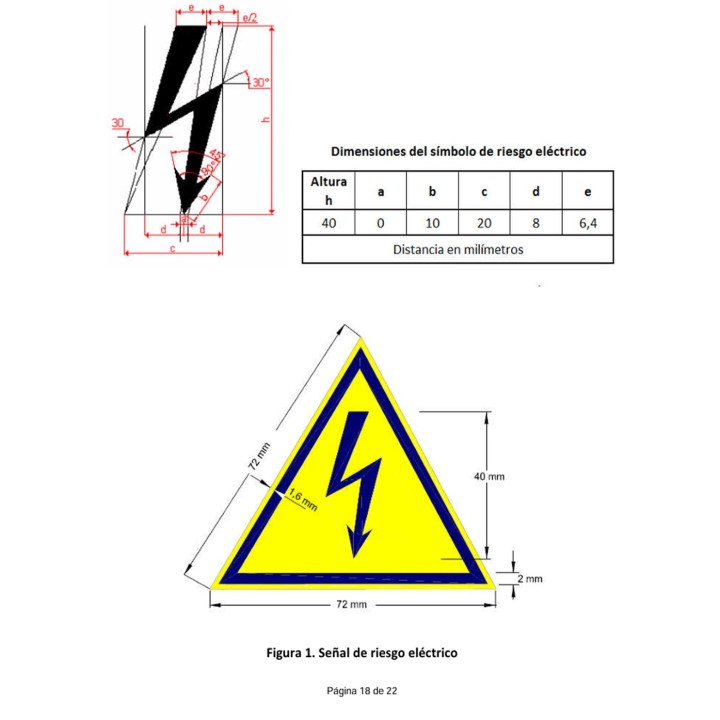

Se realizarán con material plástico acrílico de color amarillo grabado en negro, de 1,6 mm de espesor, con excelente resistencia al exterior, estable a los rayos UV y que se pueda grabar tanto con láser como con fresa. Señal de Riesgo Eléctrico Donde se precise el símbolo de riesgo eléctrico, se conservarán las siguientes dimensiones, adoptadas de la IEC 60417-1: se podrán aceptar medidas con tolerancias de ± 10% de los valores señalados. Cumplirá con Norma AMYSRA 1.4-10 y UNE 23035/4:2003.
Material
PMMA de alta calidad, resistente y duradero, ideal para señalizar zonas con peligro de descarga eléctrica. Con grabado preciso y gran contraste, ofrece excelente visibilidad y resistencia a la intemperie, rayos UV y agentes químicos, garantizando una larga vida útil en interiores o exteriores. Perfecto para entornos industriales, talleres y áreas técnicas, contribuye a la prevención de accidentes y a mantener la seguridad del personal.
PEB02
Información Técnica
Soportes
Estos son algunos de los materiales que trabajamos habitualmente. No todos los productos están disponibles en nuestra web en todos los soportes, ya que solemos elegir el más adecuado para cada cartel. No dudes en consultarnos si quieres tu cartel en otro material o si deseas más información.
Ver más información sobre materiales.
| Material | Impresión | Grosor | Resistencia en interiores | Resistencia en exteriores |
|---|---|---|---|---|
| Pegatinas / Adhesivos | ||||
| Vinilo | Tintas Solventes | 70 micras | Muy alta | Media |
| Vinilo laminado | Tintas Solventes | 140 micras | Muy alta | Alta |
| Materiales rígidos/semirígidos | ||||
| Glasspack / PVC | Tintas UV | 0.7mm | Muy alta | Media |
| PVC / Foam | Vinilo polimérico laminado | 3mm | Muy alta | Alta |
| Aluminio | Vinilo polimérico laminado | 0.7mm | Muy alta | Alta |
| Composite | Vinilo polimérico laminado | 3mm | Muy alta | Alta |
Tamaños y visualización
Es recomendable que las señales tengan las medidas adecuadas conforme a las características de las instalaciones donde van a ser colocadas..
La tabla siguiente indica las distancias de observación, en función de las medidas de las señales.
| Tipo | Señal | Medidas (en mm) | Distancia de visualización (m) |
|---|---|---|---|
| Peligro |  |
100 (lado) | 3,2 |
| 150 (lado) | 4,7 | ||
| 300 (lado) | 9,5 | ||
| Peligro |  |
A5 148x210 | 4,4 |
| A4 210x297 | 6,2 | ||
| A3 297x420 | 8,7 | ||
| Prohibición Obligación |
 |
100x100 | 3,5 |
| 150x150 | 5,9 | ||
| 300x300 | 11,9 | ||
| Prohibición Obligación |
 |
A5 148x210 | 5,9 |
| A4 210x297 | 8,3 | ||
| A3 297x420 | 11,8 | ||
| Extinción Evacuación |
 |
210x210 | 10 |
| 297x224 | 10 | ||
| 297x210 | 10 | ||
| 297x105 | 10 | ||
| 297x148 | 10 | ||
| 320x160 | 10 | ||
| 224x224 | 10 |
Normativa
Nos dedicamos al diseño y fabricación de adhesivos y carteles de índole laboral, siempre siguiendo las directrices de la legislación vigente sobre señalización. Algunas normas normas son aplicables a determinados carteles y condiciones, las más importantes son:
Legislación
ISO 7010
CTE Código Técnico de Edificación: RD 314/2016, 1371/2007, 173/2010.
NBA Normativa básica de autoprotección: RD 393/2017.
RSCIEI Establecimientos industriales: RD 2267/2004.
RD 485/1997 sobre señalización de seguridad.
RD 486/1997 sobre lugares de trabajo.
RD 685/2006 sobre seguridad en túneles de carretera.
RIPCI: Reglamento de instalaciones de protección contra incendios: RD 513/2017.
Código civil.
RGPD Reglamento General de Protección de Datos.
Normativa española UNE
UNE 23035/2003 Señalización fotoluminiscente.UNE 23034/1988 Medidas y pictogramas para evacuación.
UNE 23033/2018 Colores, formas y pictogramas de las señales PCI.
UNE 23032/2015 Planos de Evacuación.
Instalación
Carteles rígidos o semirígidos
Recomendamos adherirlos con adhesivos plásticos tipo pegamentos, siliconas o similares cuando la superficie es irregular o porosa. Y con cintas de doble cara en superficies lisas o pulidas. En algunos casos se pueden fijar con tacos y tornillos aunque ello puede conllevar dañar el cartel si la perforación no se hace con el cuidado suficiente.
Adhesivos - Pegatinas
Son productos autoadhesivos, llevan su propio pegamento incluido. Solo son susceptibles de pegarse en superficies lisas, pulidas y poco porosas. Es el caso de cristales, chapas, carrocerías y otros materiales tratados y con buena adherencia. No son válidos para ponerse en muros, enrejados, bloque visto, superficies oxidadas o con salitre.
PEB02 - Riesgo Eléctrico Homologada Endesa en PMMA según NRZ101
3,85 €
(3,18 € Precio sin IVA)
(3,18 € Precio sin IVA)
Con IGIC
3,40 €
3,40 €
Portes gratis
Pedido más de 60€*
100%
Pago seguro
Fabricación + envío
Fabricación de 5 a 10 días + Envío 96h
